摊铺宽度
2.5-9.5m
最大摊铺厚度
500mm
发动机功率
213kW/2000rpm满足国Ⅲ排放
产品手册随时可供下载
请在下方留下您的信息,获取更多产品信息
我仔细阅读并接受所附的 隐私协议

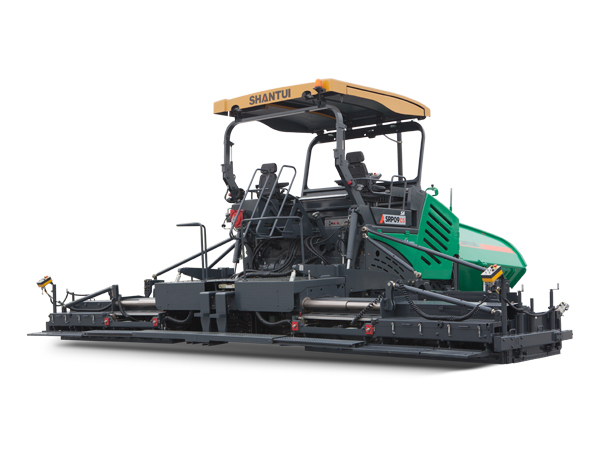

SRP09-C5摊铺机

专家测评:山推SRP09-C5摊铺机,是一种应用于各种等级公路基层及面层的施工设备。该摊铺机打破传统摊铺机产品的设计理念,将原本需要进行两次摊铺的施工作业缩短为一次,在很大程度上提升了路面施工效率,降低了施工成本。该产品不仅提升了摊铺厚度,而且提高了输分料速度,增大了理论生产率,采用大直径大螺距叶片,优化了送料通道,保证高效稳定供料的同时降低离析现象;另外,优化整机结构,改进整机外观。是一款高可靠性、高性价比的摊铺机。

SRP09-C5
  • 技术特点
  • 性能参数
  • 工程案例
  • 同类推荐
技术特点
  • 动力系统
  • 行走系统
  • 控制系统
  • 熨平板
  • 输分料系统
  • 受料装置
  • 驾乘环境
  • 维修保养
  • ●配置213kW大功率发动机,满足国III排放,噪声低,动力强劲,可适应于各种工况,并配置经济模式,节能降耗。

  • ●采用独立的左、右微电脑控制液压系统,具有优异的低速稳定性及行驶直线性;

    ●采用行业领先的山推四轮一带产品,耐磨损,使用寿命长久,行驶、摊铺速度平稳;



  • ●采用进口芬兰EPEC控制器,结合山推智能管理系统,保证摊铺的连续性及低速稳定性;

    ●配置大屏幕彩色显示屏,实时监控施工参数,具有故障诊断功能,操作简单,人机交互更友好;

    ●标配MOBA进口接触式找平仪,智能找平系统,找平精度高,抗干扰性能强。


  • MA机械拼装熨平板

    ●双振捣,气加热;

    ●高强度框架结构,宽大的耐磨底板,摊铺稳定性好,作业质量高;

    ●挂钩式快速拼装,效率提升60%,简单快捷。

    SA液压伸缩熨平板

    ●单振捣,电加热;

    ●多滑柱结构熨平板整体的刚性高,抗负载能力强,作业稳定性好;

    ●闭式柱塞振捣系统,输出扭矩提升80%;

    ●振幅可调(0/2/4/6/8),满足3-50cm厚度摊铺要求。


  • ●采用四套独立的全液压传动的左右输、分料系统,料位采用料拍比例控制技术与超声波传感控制技术,保证全比例均匀供料;

    ●大直径、大节距螺旋分料结构,分料能力强,低速分料,避免离析;

    ●左、右螺旋分料器可单独驱动,分料装置离地高度无极可调,以适应不同厚度的摊铺需求,避免离析。


  • ●超大容量料斗,超强的收料能力,减少料车切换时间,保证特殊路况连续施工;

    ●双翻转油缸,提高合料速度,提高生产率;

    ●高强度料斗支撑,有效防止料斗变形;

    ●弹簧减震式摊铺,减少料斗卸料对摊铺机冲击,使作业质量更高。

  • ●注塑操纵台可左右滑动,前后调整角度,满足不同位置、不同身材机手的操作舒适感;

    ●悬浮式座椅可旋转至机身外侧,方便施工观测,玻璃钢顶棚左右可伸缩,遮阳挡雨,使机手获得舒适的驾驶体验;

    ●操纵台配有USB电源接口,便于手机充电;座椅扶手配有水杯座、手机放置槽,人机交互更友好;

    ●借助手动液压泵,能够同时升降驾驶棚和排气尾管,便于运输。


  • ●整体开启的发动机罩及左右侧门,各工作泵、控制阀、滤芯触手可及,使维修保养点易于接近;

    ●集中润滑系统,自动为刮板输送器及螺旋分料器轴承输送润滑脂。


性能参数
参数名称 SRP09-C5(MA机械拼装版) SRP09-C5(SA液压伸缩版)
性能参数
工作质量(kg) 30000 29000
基本摊铺宽度(m) 2.5 3-5.7
最大摊铺宽度(m) 9.5 9
最大摊铺厚度(mm) 500 500
最大生产率(t/h) 1000 1000
纵向平整度(mm/3m) —— ——
纵断高程(mm) —— ——
横坡误差(%) —— ——
发动机
发动机型号 SC9D SC9D
额定功率/额定转速(kW/rpm) 213/2000 213/2000
外形尺寸
整机外形尺寸(mm) 7000*9500*3950 7400*9000*3950
行走性能
行驶速度(km/h) 0~3 0~3
摊铺工作速度(m/min) 0~25 0~25
底盘系统
料斗
料斗容量(t) 16 16
工作装置
熨平板 DM9525Q AS9030D
参数名称 SRP09-C5(MA机械拼装版) SRP09-C5(SA液压伸缩版)
性能参数
工作质量(kg) 30000 29000
基本摊铺宽度(m) 2.5 3-5.7
最大摊铺宽度(m) 9.5 9
最大摊铺厚度(mm) 500 500
最大生产率(t/h) 1000 1000
纵向平整度(mm/3m) —— ——
纵断高程(mm) —— ——
横坡误差(%) —— ——
发动机
发动机型号 SC9D SC9D
额定功率/额定转速(kW/rpm) 213/2000 213/2000
外形尺寸
整机外形尺寸(mm) 7000*9500*3950 7400*9000*3950
行走性能
行驶速度(km/h) 0~3 0~3
摊铺工作速度(m/min) 0~25 0~25
底盘系统
料斗
料斗容量(t) 16 16
工作装置
熨平板 DM9525Q AS9030D
注:山推产品在不断更新和升级改进,配图、特点描述和性能参数与实际机型如存在差异,以实物为准。
