机 型: SR14D

故 障: 前进不走车

故障现象:

该设备型号为SR14D双钢轮压路机，客户来电反应该设备只有后退档位，无前进档位。

故障检查:

现场试车检查该设备，发现前进不走车，后退行驶正常。没有出现控制器通信失败的报警信息，根据设备行走系统的工作原理判断，初步判断故障点发生在前进行走电气线路上。

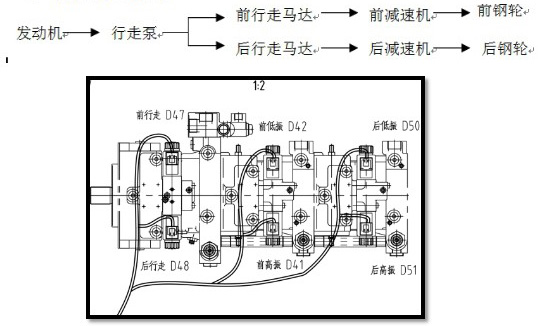

SR14D行走液压系统：

1、检查前进马达电磁阀的线路，测量是否存在短路、断路问题，没有发现异常点，排除前进线束故障的可能性。

2、检查前进马达电磁阀电磁铁是否损坏，把该处电磁铁与正常工作电磁铁交换，故障依然存在且没有改变故障方向，判断前进马达电磁铁正常，前进马达端电气故障排除。

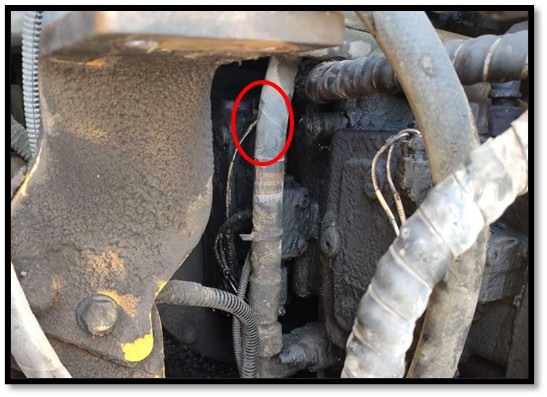

3、根据电气原理图找到泵对应控制前进的电磁阀，如上图所示。对线束和电磁阀进行检查时发现上图标注的前进电磁阀连接插头处，油泥太多造成插口无法安装到位置，清理后插口里连接正常，插接到位。

故障处理:

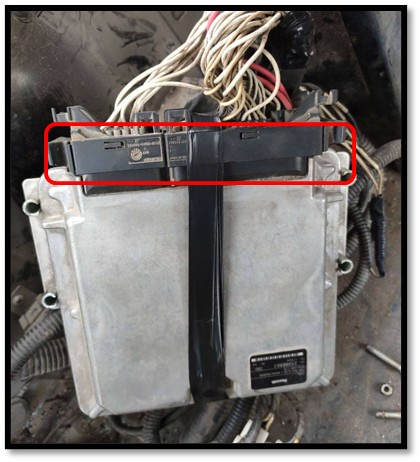

清理行走泵电磁阀接插件位置的油污，重新连接插接件并紧固，不走车故障排除，试车正常。控制器通信不良报警的处理，检查相应线路时，发现控制器插接件安装不能到位，卡扣有损坏点，如图所示插接件损坏位置，临时用电工胶带固定后报警信息不再出现，故障排除。
