变速箱总成是压路机行驶传动系统的主要部件，它具有变速、换向和手制动三项功能。是一种前进、后退各有三档的定轴式动力换档变速箱。

变速箱的输出端通过万向节与驱动桥连接，另一输出端装有制动盘，刹车支架固定在箱体侧面，当拉紧手刹车操纵手柄时，变速箱处于制动状态。

手刹车机构在关闭发动机后停车时使,在压路机行走前应松开手刹车机构。压路机行驶过程中不得使用手刹车进行制动。

为了安全起见，不允许在坡道上停放压路机。

油位：油位检查每周至少一次。油位检查时按下列步骤执行

⑴ 将车辆停于平坦地方

⑵ 变速器换挡手柄置于空挡位置

⑶ 变速器工作温度在正常范围之内

⑷ 发动机处于怠速工况，转速约为800-1000r/min

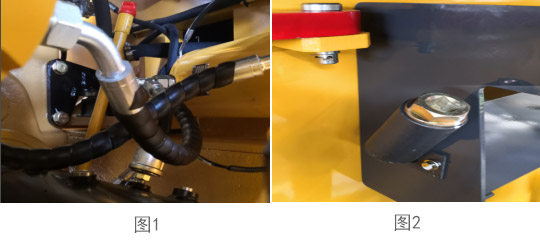

⑸ 逆时针方向旋出油尺(图1)，取出并擦拭干净

⑹ 油尺再插入加油管内并旋紧，到位后再拧松取出

⑺ 步骤5及6应至少操作2次，以保证检测的准确性

⑻ 40℃时油位应在下刻度“COLD”及中间刻度之间

⑼ 60℃或80℃时油位应在上刻度“HOT”及中间刻度之间

如需添加，打开右侧爬梯处螺塞（图2）进行添加油品。
