整机重量
13500kg
铲斗容量
0.45~0.63(0.6)m³
发动机功率
86kW/2200rpm满足国Ⅲ排放
产品手册随时可供下载
请在下方留下您的信息,获取更多产品信息
我仔细阅读并接受所附的 隐私协议

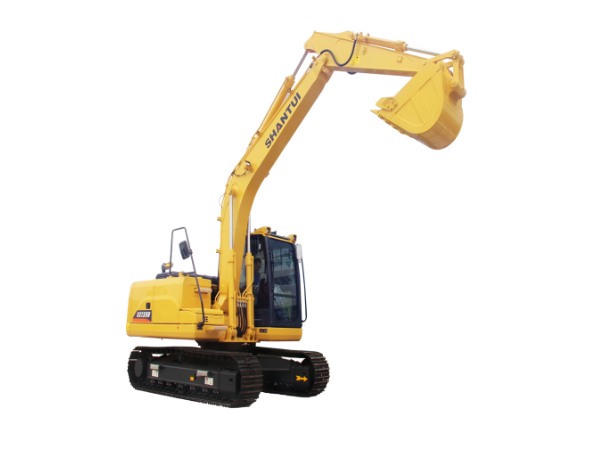

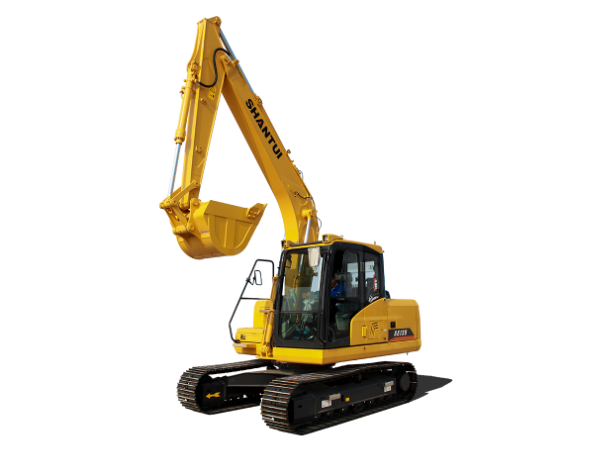

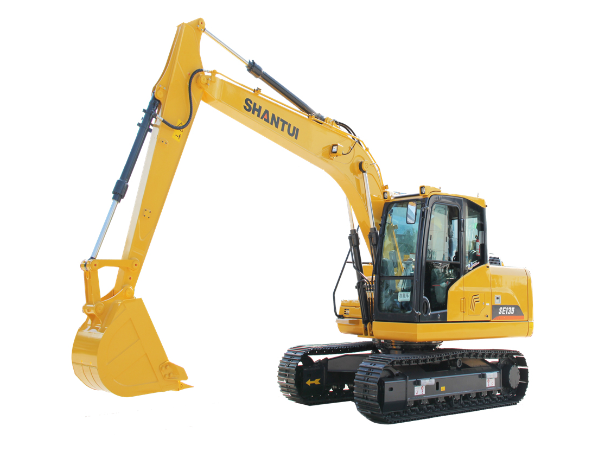

SE135-9挖掘机

专家测评:SE135-9液压挖掘机,系山推挖掘机产品技术集大成者,高效节能、持久耐用,为客户带来更好的使用体验。选用世界一流的液压系统,配置自主研发的电控系统,速度更快,油耗更低,动作更灵敏。全新设计的大型驾驶室,驾驶员前后方空间更加宽敞,配合外侧大曲率后视镜,工作视野开阔,作业安全可靠。

SE135-9
  • 技术特点
  • 性能参数
  • 工程案例
  • 同类推荐
技术特点
  • 高端的系统配置
  • 强化型工作装置
  • 四轮一带
  • 更高效控制
  • 宽敞舒适的操作环境
  • 维护快捷方便
  • 整机可选配置
  • 可选附属装置
  • ●高适应性涡轮增压发动机,喷射压力高,燃油雾化好,经济性优,低速扭矩大。

    ●高端液压配置,工作压力高,压力损失小。


  • ●全面优化结构件设计,关键受力位置强化处理,无惧恶劣工况。

    ●铲斗底板、侧板及加强板均采用高强耐磨材料,提高铲斗耐用性。

    ●多规格动臂、斗杆、铲斗轻松组合,适应各种工况。


  • ●30年四轮一带研发制造经验,行业领先技术,挖掘机首选。

    ●成熟优质的锻造热处理工艺,质量稳定可靠。


  • ●智能控制系统实现动力系统和液压系统的最佳匹配,提高了作业效率,降低了燃油消耗。

    ●人机友好的新一代智能电控系统,让你的机器工作状态尽在掌握。

    ●预设P(重载模式)、E(经济模式)、A(自动模式)、B(破碎锤模式)四种工作模式,切换方便。

    ●通过云平台可以随时查看车辆的位置、运行轨迹、工作状态等相关信息。


  • ●注塑内饰,根据人机工程进行内饰色彩有效搭配,不易引起操作者的视觉疲劳。

    ●空间大,视野开阔,操纵装置布置合理,操作方便舒适。

    ●大功率空调,悬浮式座椅,驾乘舒适。


  • ●双气缸支撑、向后开起的发动机罩开起轻便角度大,方便保养维修。

    ●电器元件集中布置,方便检查维护。

    ●冷却液加注、空气滤芯更换、电源总开关触手可及。

    ●并列式散热器,有效地避免过热现象,方便清理。

    ●燃油滤芯、机油滤芯、先导滤芯集中布置,同一位置即可完成所有的保养更换。

    ●高精度燃油滤芯容水量大,燃油适应性强,自带电动输油泵,自动补油,方便启动。


  • ●驾驶室警灯

    ●驾驶室顶灯

    ●驾驶室顶防护网

    ●驾驶室前上防护网

    ●驾驶室前下防护网

    ●橡胶履带

    ●窄幅履带


  • ●破碎锤、松土器、木料抓斗、石料抓斗、快换装置、液压夯、破碎锤管路

性能参数
对比项 SE135-9(标配版) SE135-9W(配潍柴发动机版)
外形尺寸
总长(mm) 7860 7860
接地长度(运输时)(mm) 4320 4320
总高(至动臂顶部)(mm) 2800 2800
总宽(mm) 2500 2500
总高(至驾驶室顶部)(mm) 2855 2855
配重离地间隙(mm) 915 915
最小离地间隙(mm) 425 425
尾部回转半径(mm) 2380 2380
履带长度(mm) 3645 3645
轨距(mm) 2000 2000
履带宽度(mm) 2500 2500
标准履带板宽度(mm) 500 500
回转平台宽度(mm) 2490 2490
回转中心至后端部距离(mm) 2375 2375
工作范围
最大挖掘高度(mm) 8495 8495
最大卸载高度(mm) 6060 6060
最大挖掘深度(mm) 5490 5490
最大垂直挖掘深度(mm) 4625 4625
最大挖掘距离(mm) 8300 8300
地平面的最大挖掘距离(mm) 8175 8175
工作装置最小回转半径(mm) 2445 2445
破碎作业范围 —— ——
最大破碎高度(mm) —— ——
最大破碎深度(mm) —— ——
最大破碎距离(mm) —— ——
最大破碎距离时距地面高度(mm) —— ——
地面最大破碎距离(mm) —— ——
地面最小破碎距离(mm) —— ——
推土铲最大提升高度(mm) —— ——
推土铲最大切土深度(mm) —— ——
发动机
型号 QSF3.8T WP4.1
形式 水冷、4缸直列式、涡轮增压 高压共轨 水冷 直列4缸 涡轮增压
排量(L) 3.76 4.09
额定功率(kW/rpm) 86/2200 92/2200
液压系统
液压泵形式 双联轴向变量柱塞泵 双联轴向变量柱塞泵
额定工作流量(L/min) 2x130 2x130
铲斗
铲斗容量(m3) 0.45~0.63(0.6) 0.45~0.63(0.6)
回转系统
最高回转速度(r/min) 11.3 11.3
制动类型 压力释放 机械制动 压力释放 机械制动
挖掘力
斗杆挖掘力 (KN) 70 70
铲斗挖掘力 (KN) 97 97
操作质量和接地比压
操作重量 (Kg) 13500 13500
接地比压 (KPa) 41.5 41.5
行走系统
行走马达 轴向变量柱塞马达 轴向变量柱塞马达
行走速度(km/h) 3.25/5.2 3.25/5.2
牵引力(KN) 118 118
爬坡能力 70%(35°) 70%(35°)
油箱容量
燃油箱容量(L) 245 245
冷却系统(L) 20 20
发动机机油量(L) 12 12
液压油箱/系统容量(L) 177/205 177/205
对比项 SE135-9(标配版) SE135-9W(配潍柴发动机版)
外形尺寸
总长(mm) 7860 7860
接地长度(运输时)(mm) 4320 4320
总高(至动臂顶部)(mm) 2800 2800
总宽(mm) 2500 2500
总高(至驾驶室顶部)(mm) 2855 2855
配重离地间隙(mm) 915 915
最小离地间隙(mm) 425 425
尾部回转半径(mm) 2380 2380
履带长度(mm) 3645 3645
轨距(mm) 2000 2000
履带宽度(mm) 2500 2500
标准履带板宽度(mm) 500 500
回转平台宽度(mm) 2490 2490
回转中心至后端部距离(mm) 2375 2375
工作范围
最大挖掘高度(mm) 8495 8495
最大卸载高度(mm) 6060 6060
最大挖掘深度(mm) 5490 5490
最大垂直挖掘深度(mm) 4625 4625
最大挖掘距离(mm) 8300 8300
地平面的最大挖掘距离(mm) 8175 8175
工作装置最小回转半径(mm) 2445 2445
破碎作业范围 —— ——
最大破碎高度(mm) —— ——
最大破碎深度(mm) —— ——
最大破碎距离(mm) —— ——
最大破碎距离时距地面高度(mm) —— ——
地面最大破碎距离(mm) —— ——
地面最小破碎距离(mm) —— ——
推土铲最大提升高度(mm) —— ——
推土铲最大切土深度(mm) —— ——
发动机
型号 QSF3.8T WP4.1
形式 水冷、4缸直列式、涡轮增压 高压共轨 水冷 直列4缸 涡轮增压
排量(L) 3.76 4.09
额定功率(kW/rpm) 86/2200 92/2200
液压系统
液压泵形式 双联轴向变量柱塞泵 双联轴向变量柱塞泵
额定工作流量(L/min) 2x130 2x130
铲斗
铲斗容量(m3) 0.45~0.63(0.6) 0.45~0.63(0.6)
回转系统
最高回转速度(r/min) 11.3 11.3
制动类型 压力释放 机械制动 压力释放 机械制动
挖掘力
斗杆挖掘力 (KN) 70 70
铲斗挖掘力 (KN) 97 97
操作质量和接地比压
操作重量 (Kg) 13500 13500
接地比压 (KPa) 41.5 41.5
行走系统
行走马达 轴向变量柱塞马达 轴向变量柱塞马达
行走速度(km/h) 3.25/5.2 3.25/5.2
牵引力(KN) 118 118
爬坡能力 70%(35°) 70%(35°)
油箱容量
燃油箱容量(L) 245 245
冷却系统(L) 20 20
发动机机油量(L) 12 12
液压油箱/系统容量(L) 177/205 177/205
注:山推产品在不断更新和升级改进,配图、特点描述和性能参数与实际机型如存在差异,以实物为准。

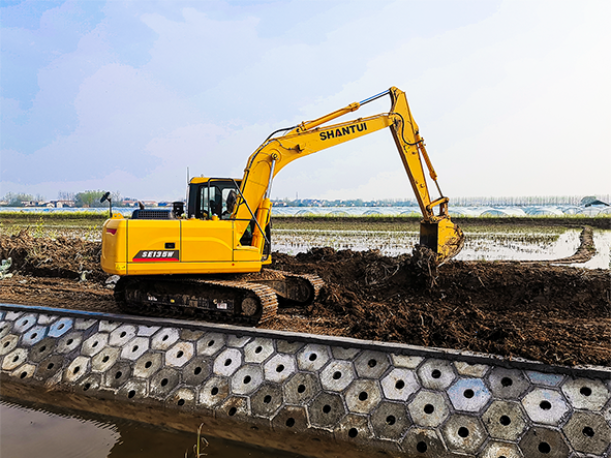

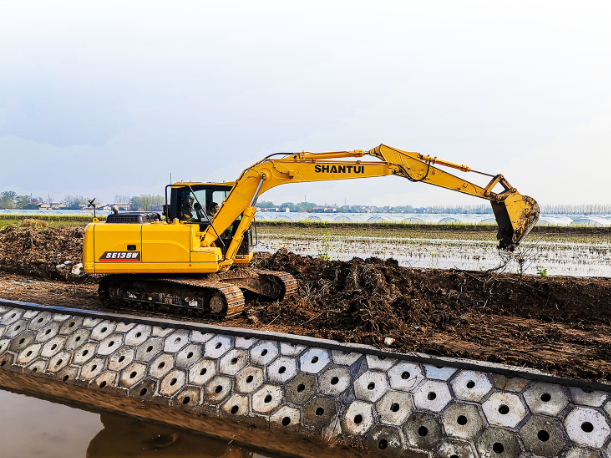

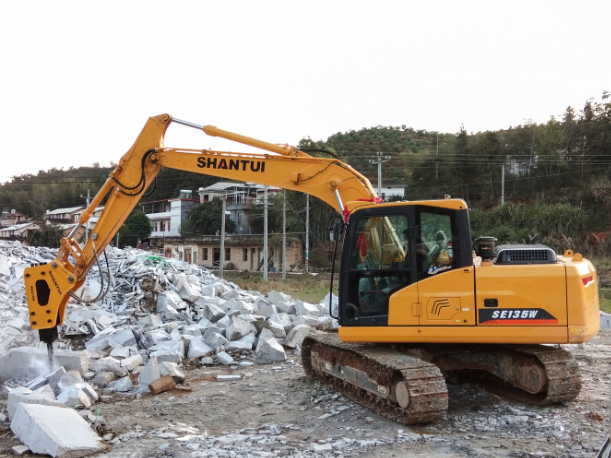

山推用真实案例见证实力
